Siconia® SMARTY BZ-PLUS

BASISZÄHLER ZUR ANBINDUNG AN EIN SMART METER GATEWAY

• Produktoptionen gemäß FNN-Lastenheft:
  • Mit aktivierten GRID-Werten (G): Einzelströme L1, L2, L3; Einzelleistungen L1, L2, L3; Netzfrequenz; Phasenwinkel
  • RLM-Werte (R) auf Anfrage: Blindarbeit R1, R2, R3, R4; Blindleistung Q1, Q2, Q3, Q4
• Moderne Messeinrichtung nach MsbG zur Anbindung an ein SMGW
• Doppeltarif (DT)
• 75A- und 100A-Ausführung
• 3-phasiger (3) Basiszähler gemäß FNN-Standards für Smart Metering als:
  • Einrichtungszähler (+A) mit Rücklaufsperre (r)
  • Zweirichtungszähler (+A und -A)

• Ausführung in 3-Punkt-Bauform mit direktmessendem (d) Shunt-Messwerk
• Anzeige historischer Werte (24 Monate)
• Aufzeichnung von Monatsvorwerten und Ereigniswerten (Zählerstände)
• Aufzeichnung von historischen Tageswerten (Verbrauch)
• Logbuch

HAUPTVARIANTE

Zusammengesetzter Typenschlüssel: 3.P d 3 +- A100 DT G

ZÄHLERVARIANTEN

BASISZÄHLER ZUR ANBINDUNG AN EIN SMART METER GATEWAY

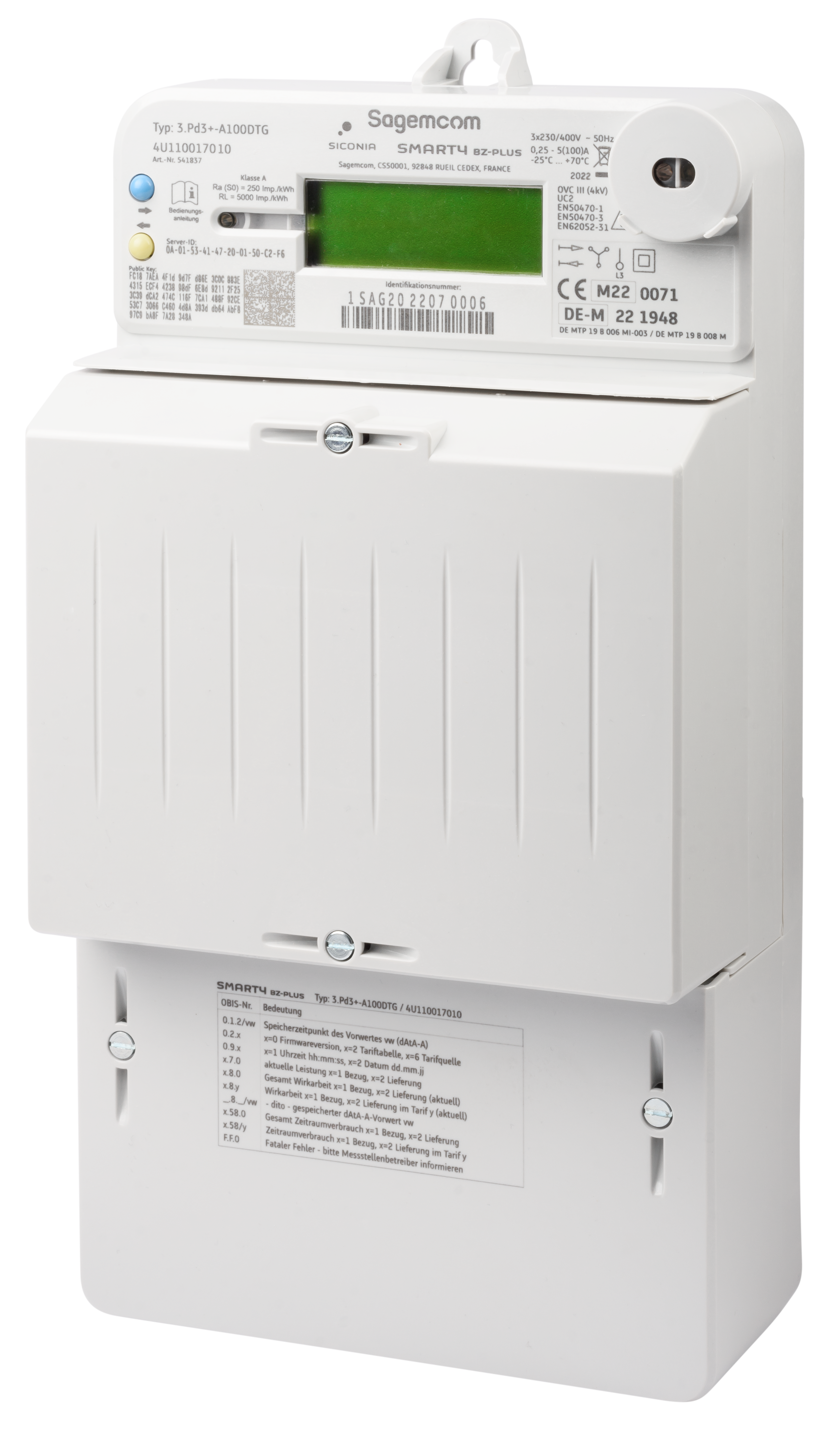

Der Siconia® SMARTY BZ-PLUS von der Sagemcom Dr. Neuhaus GmbH ist ein Basiszähler für gesetzeskonformes Smart Metering nach EnWG. Der digitale Drehstromzähler ist für den Einsatz im intelligenten Messsystem (iMSys) geeignet.

Der Siconia® SMARTY BZ-PLUS ist als Einrichtungszähler mit Rücklaufsperre und Zweirichtungszähler erhältlich. Die integrierte Echtzeituhr und das Kalendarium ermöglichen die Verwendung von Tariftabellen ohne Verbindung zu einem externen Schaltgerät. Über die integrierte D0-Schnittstelle mit IEC 62056-21 („IEC1107“) Protokoll kann der Zähler über eine Zusatzsoftware sowohl ausgelesen als auch parametriert werden. Der Zähler ist damit optimal auf zukünftige Anforderungen vorbereitet.

Bei Auslieferung hat der Siconia® SMARTY BZ-PLUS aktivierte GRID-Funktionen, sodass netzbetriebsrelevante Werte, wie Frequenz oder Spannung, ausgelesen werden können. Auf Anfrage kann er mit der nicht abrechnungsrelevanten RLM-Funktionalität geliefert werden.

EIGENSCHAFTEN

• Alternative Bedienung per Taster
• Echtzeituhr und Kalender für Tarifprogramme
• Auslesen und Parametrieren über D0-Schnittstelle (IEC 62056-21; „IEC1107“)
• FNN-konforme LMN-Schnittstelle
• DIN-Hutschienenmontage nach FNN-Lastenheft für Zusatzgeräte, z.B. SMGW, Steuerbox
• Hohe Festigkeit gegen magnetische Beeinflussung (Shunt Messwerk)
• Auslesung im spannungslosen Zustand möglich
• S0-Impulsausgänge (+A / -A)
• Zugelassen nach EN62052-31

SYSTEMKOMPONENTEN

• Zähler:
  • Basiszähler: Siconia® SMARTY BZ-PLUS
  • FNN-Basiszähler eHZ mit SMARTY ix-OKK
  • sonstige Zähler mit BAB-Adapter
    (z.B. eHZ-EDL,...)
• Smart Meter Gateway: Siconia® SMARTY IQ
  • Siconia® SMARTY IQ-LTE
  • Siconia® SMARTY IQ-LAN
  • Zubehör
• Steuerbox: Siconia® SMARTY IQ-IO
• GWA-Software: Fröschl SMGWA
• MDM-Software: Fröschl MDM / EMT System
